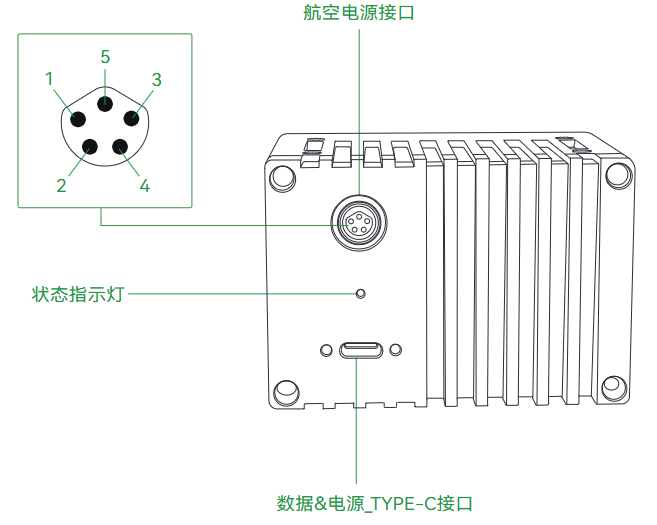

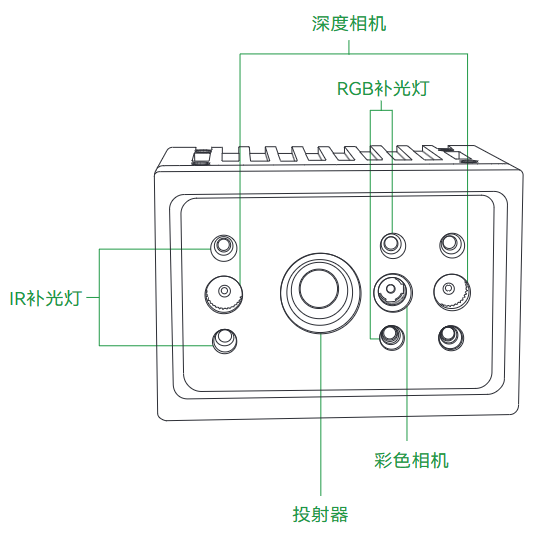

20-二、功能示意图

名称	说明
数据&电源接口	使用2米以内的数据线时（USB接口输出须满足峰值电流2A以上），无需使用电源线进行辅助供电
航空电源接口	1：电源_VIN 2：信号_GPI01 3：信号_GND 4：电源_GND 5：信号_GPI02 使用长度超过2米的数据线时，需要配合使用电源线进行辅助供电
状态指示灯	熄灭：设备未上电或系统未启动 绿色闪烁：设备正在启动初始化 绿色长亮：设备初始化完成，正常运行 黄色长亮：设备处于升级状态，禁止断电，升级成功后转为绿灯常亮 红色闪烁：设备一般异常（例如USB数据传输异常），可恢复或可重试 红灯常亮：设备存在严重异常（例如设备固件升级失败），无法正常工作
